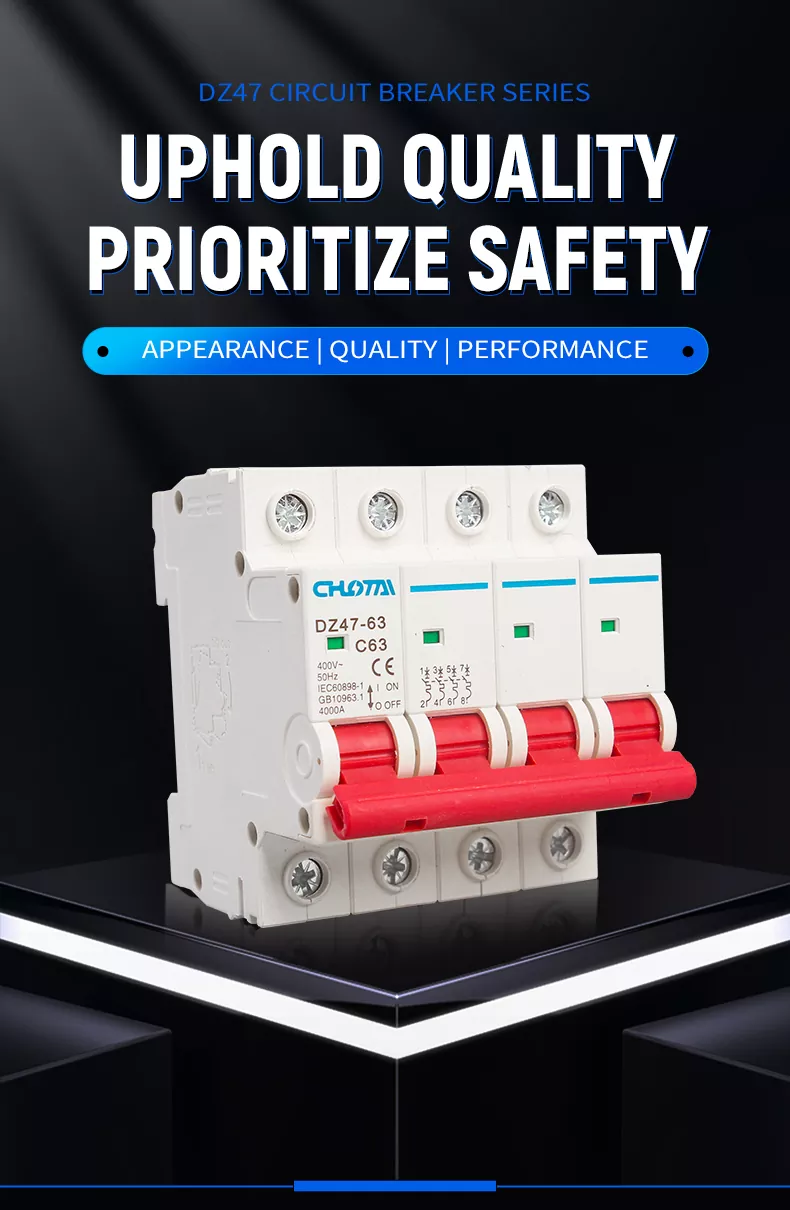

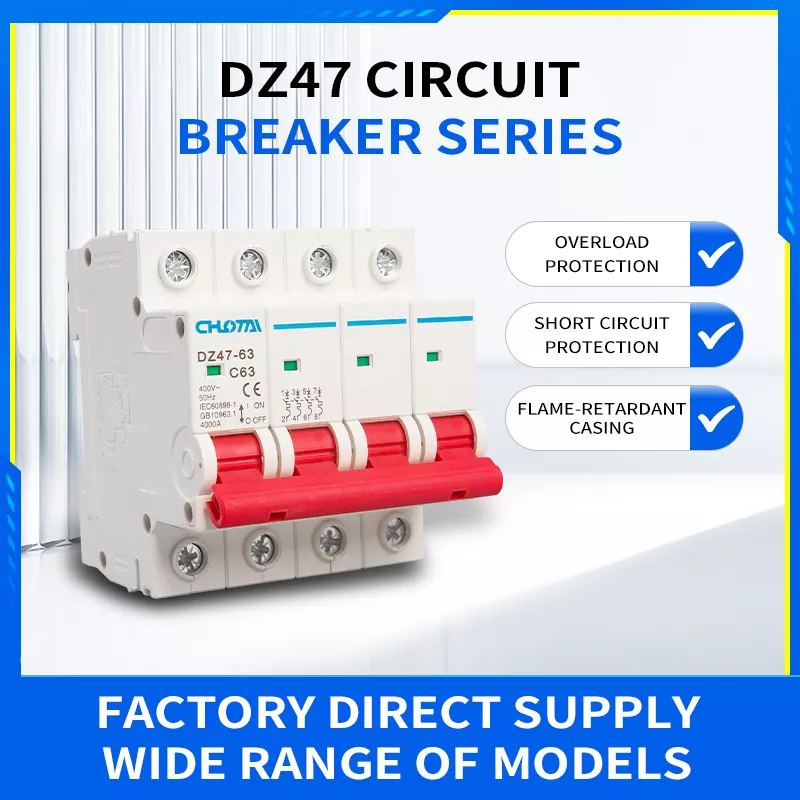

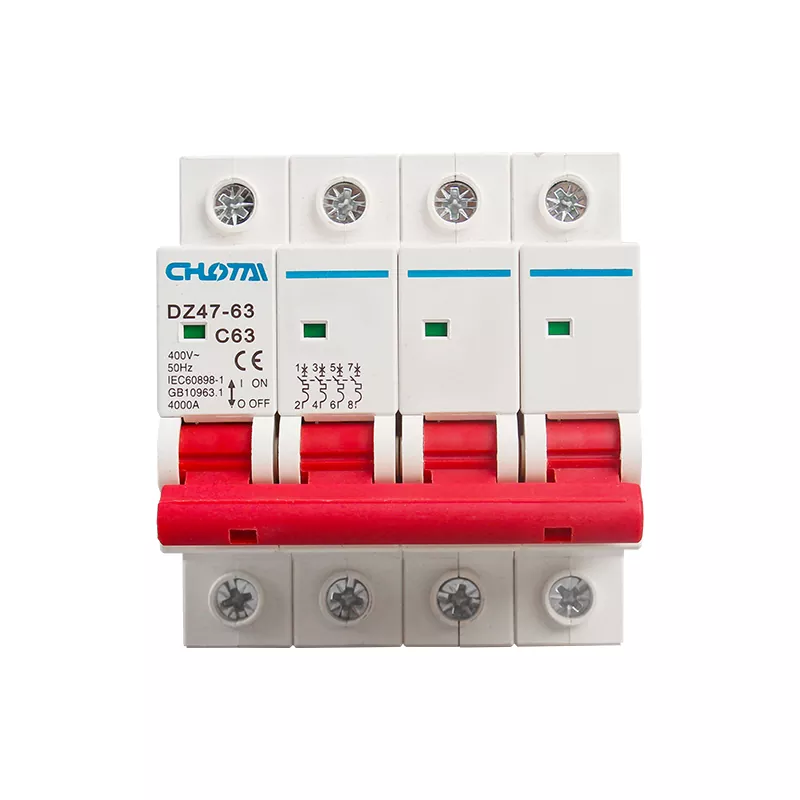

4P 63A DZ47 Pemutus Litar Miniatur

Pemutus Litar Miniatur 4P 63A DZ47 kami ialah peranti perlindungan litar berprestasi tinggi khusus untuk 3 fasa 4 wayar Sistem kuasa 400V. Ia secara automatik tersandung untuk memutuskan kuasa sekiranya berlaku beban lampau, litar pintas atau lonjakan kilat, berkesan mencegah kebakaran elektrik dan kerosakan peralatan. Diperbuat dengan bahan PC kalis api premium dan kejuruteraan ketepatan, ia mempunyai reka bentuk yang mesra pengguna, hayat perkhidmatan yang panjang, dan pensijilan CE/CCC. Ia secara meluas digunakan dalam kabinet pengedaran, bangunan kediaman, peralatan perindustrian, dan sistem kuasa komersial, memastikan operasi kuasa yang selamat dan boleh dipercayai.

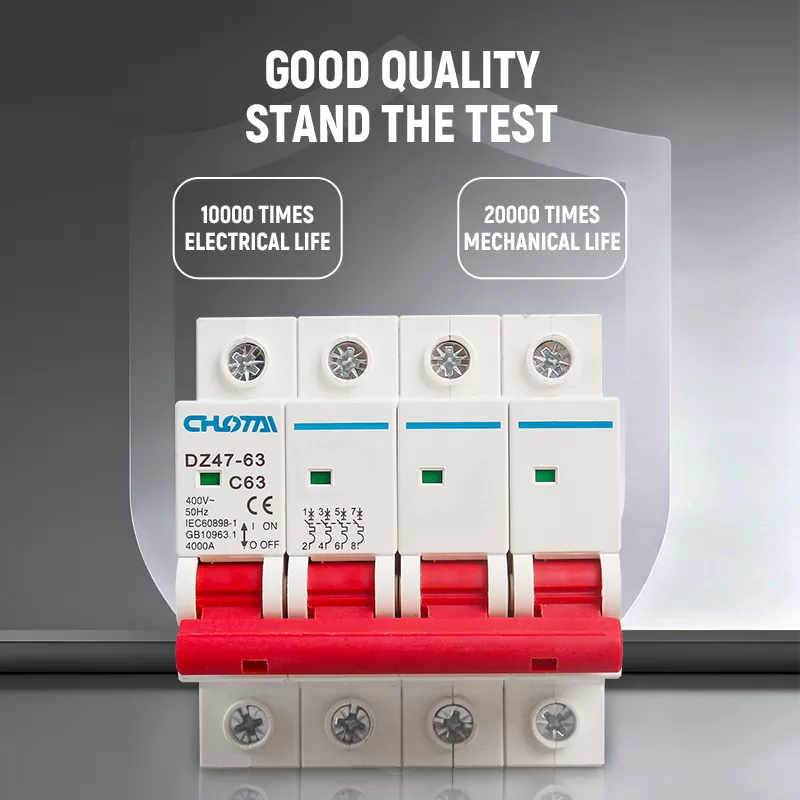

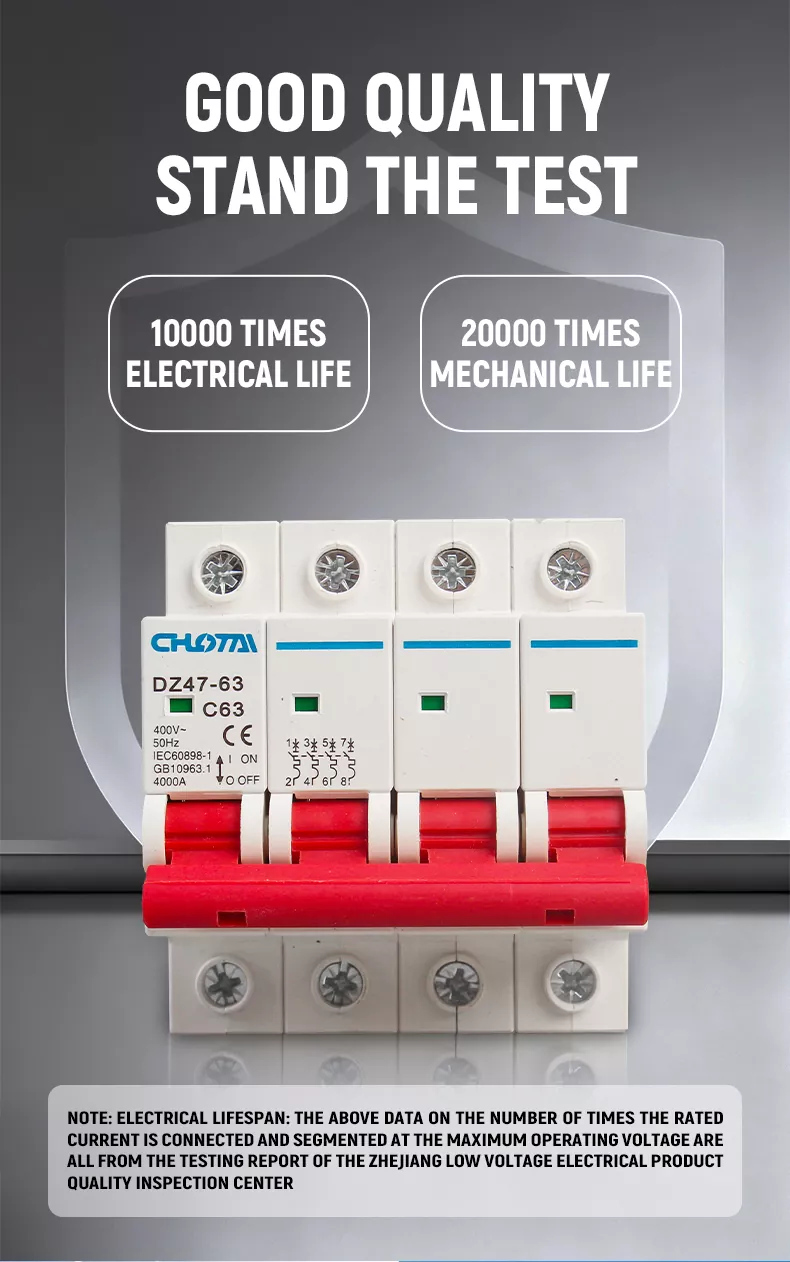

NAIK TARAF KUALITI BARU & LEBIH TAHAN LASAK

MCB DZ47-63 kami telah menjalani peningkatan kualiti yang menyeluruh. Dari pemilihan bahan hingga pemasangan akhir, setiap komponen diperiksa dengan ketat. Ia membanggakan10,000 kali hayat elektrik dan20,000 kali hayat mekanikal, diuji dan diperakui oleh Pusat Pemeriksaan Kualiti Produk Elektrik Voltan Rendah Zhejiang. Termoset shell menawarkan rintangan haba yang sangat baik, rintangan hentaman, dan prestasi pemadaman sendiri, manakala berkualiti tinggi terminal kuprum memastikan kekonduksian yang stabil. Setiap produk melepasi penuaan yang ketat dan menahan ujian voltan sebelum ini penghantaran, membolehkan operasi stabil jangka panjang dalam persekitaran perindustrian yang keras.

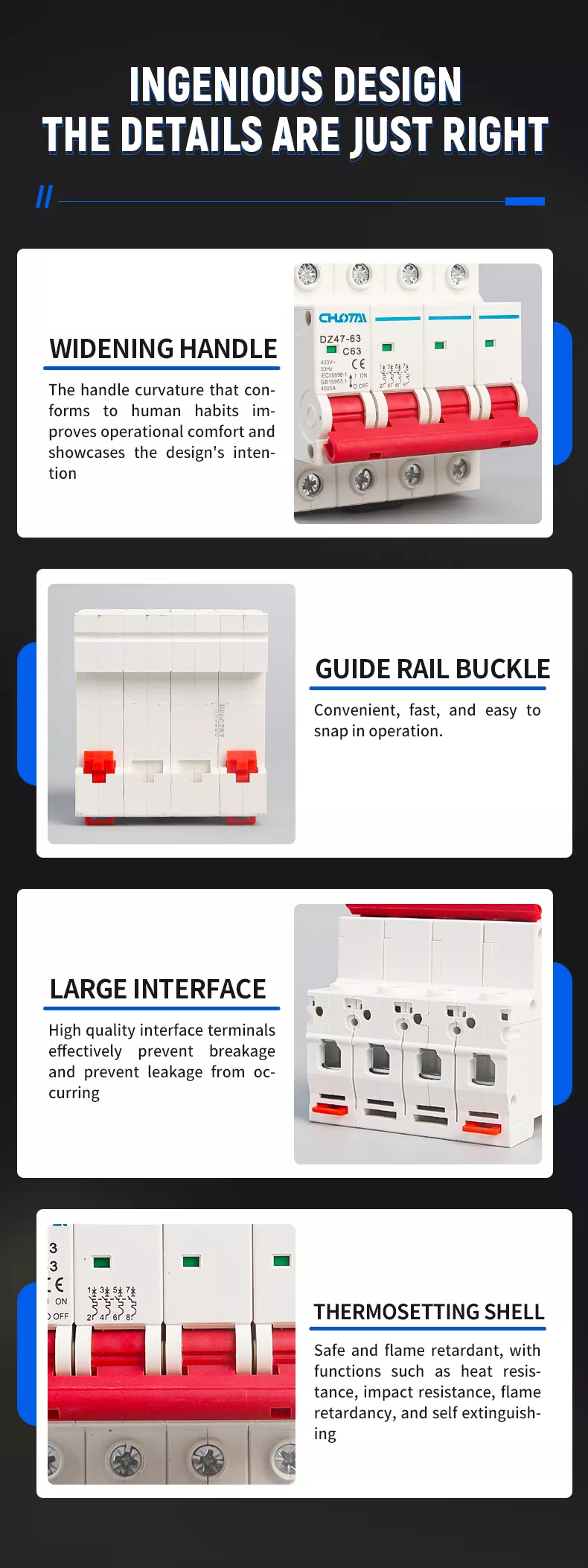

ANALISIS STRUKTUR

MCB menggunakan struktur padat dan saintifik, dengan 4 sorotan reka bentuk teras:

1. MELEBARKAN PENANGAN JENIS D: Kelengkungan ergonomik yang menepati tabiat manusia, meningkatkan keselesaan operasi dan kawalan hidup/mati intuitif.

2. GUIDE RIL BUCKLE: Pemasangan rel DIN35mm standard, pemasangan snap-in yang mudah dan pantas untuk kabinet pengedaran.

3. TERMINAL ANTARAMUKA YANG BESAR: Terminal kuprum berkualiti tinggi dengan berkesan menghalang kerosakan dan kebocoran, memastikan pendawaian selamat dan kehilangan yang rendah.

4. CERENG TERMOSET: Bahan PC kalis api dengan rintangan haba, rintangan hentaman dan sifat pemadaman sendiri, menyediakan perlindungan keselamatan yang boleh dipercayai.

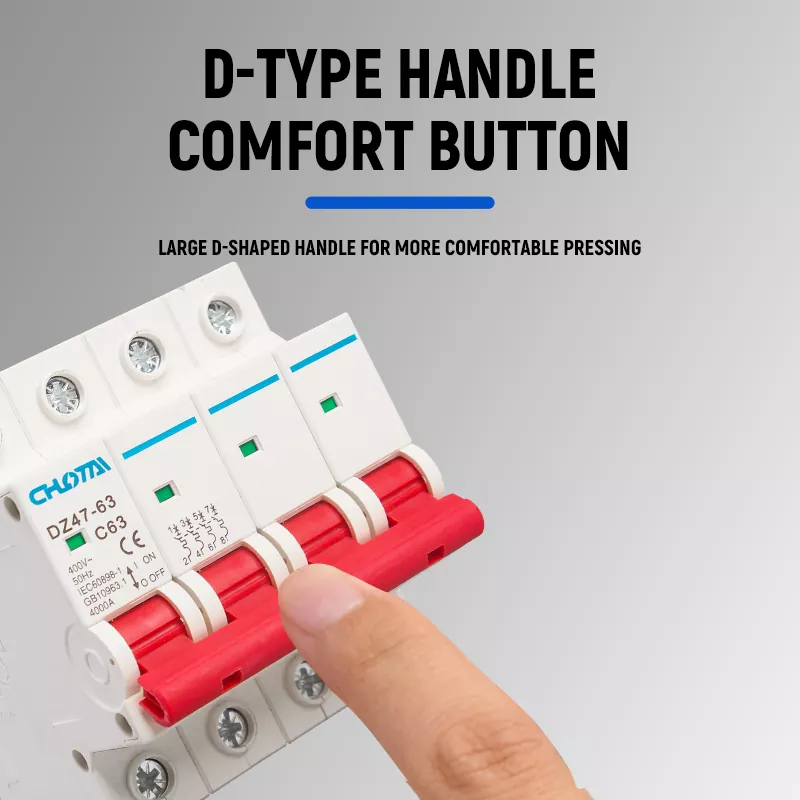

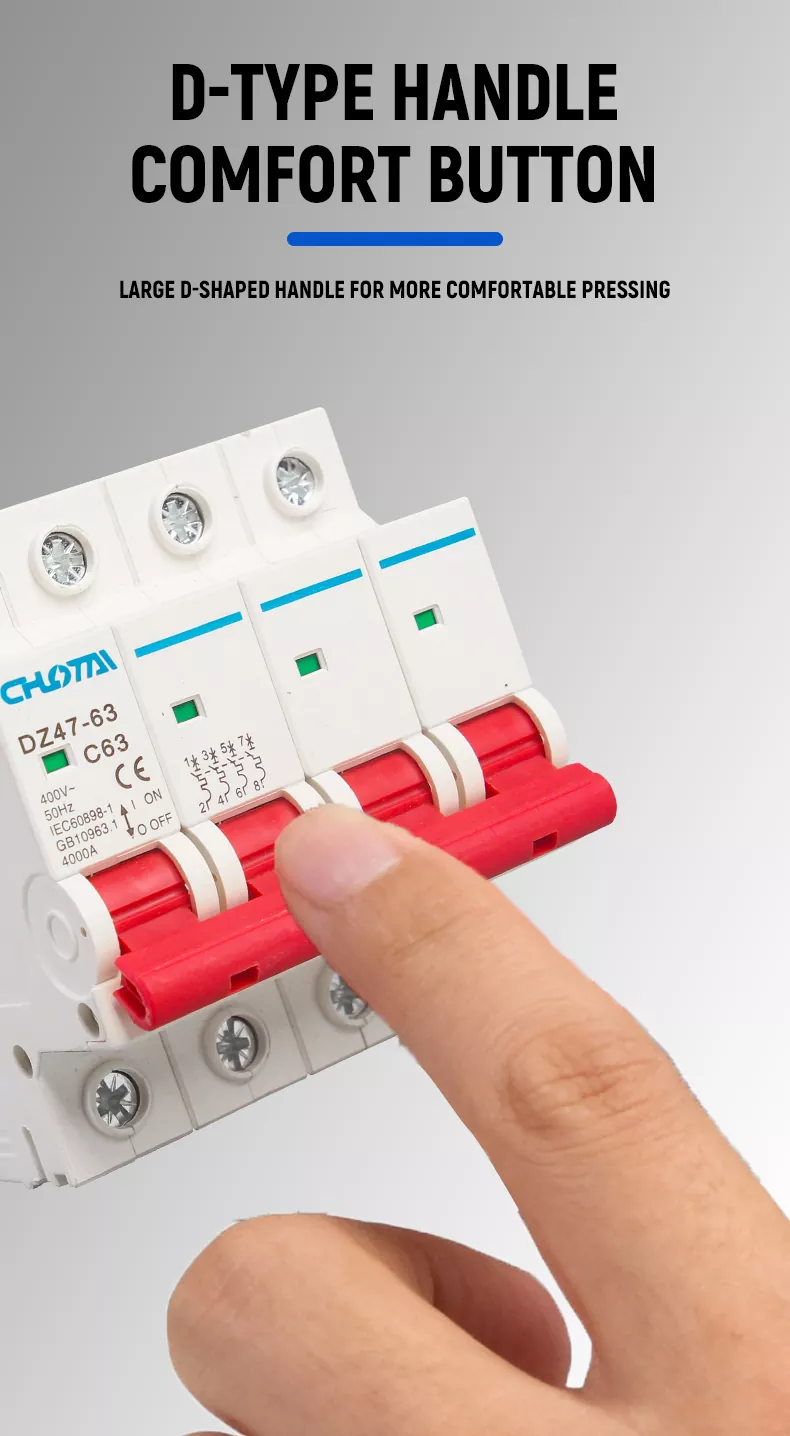

PENANGAN ERGONOMIK D-TYPE UNTUK PENGENDALIAN YANG SELESA

Dilengkapi dengan pemegang besar berbentuk D yang dilebar direka untuk menyesuaikan tabiat pengendalian manusia. Kelengkungan pemegang melengkung meningkatkan keselesaan operasi, mengurangkan keletihan semasa penukaran yang kerap. Pemegang keterlihatan tinggi merah memastikan jelas pengecaman status, menjadikannya mudah untuk beroperasi walaupun dalam persekitaran yang malap.

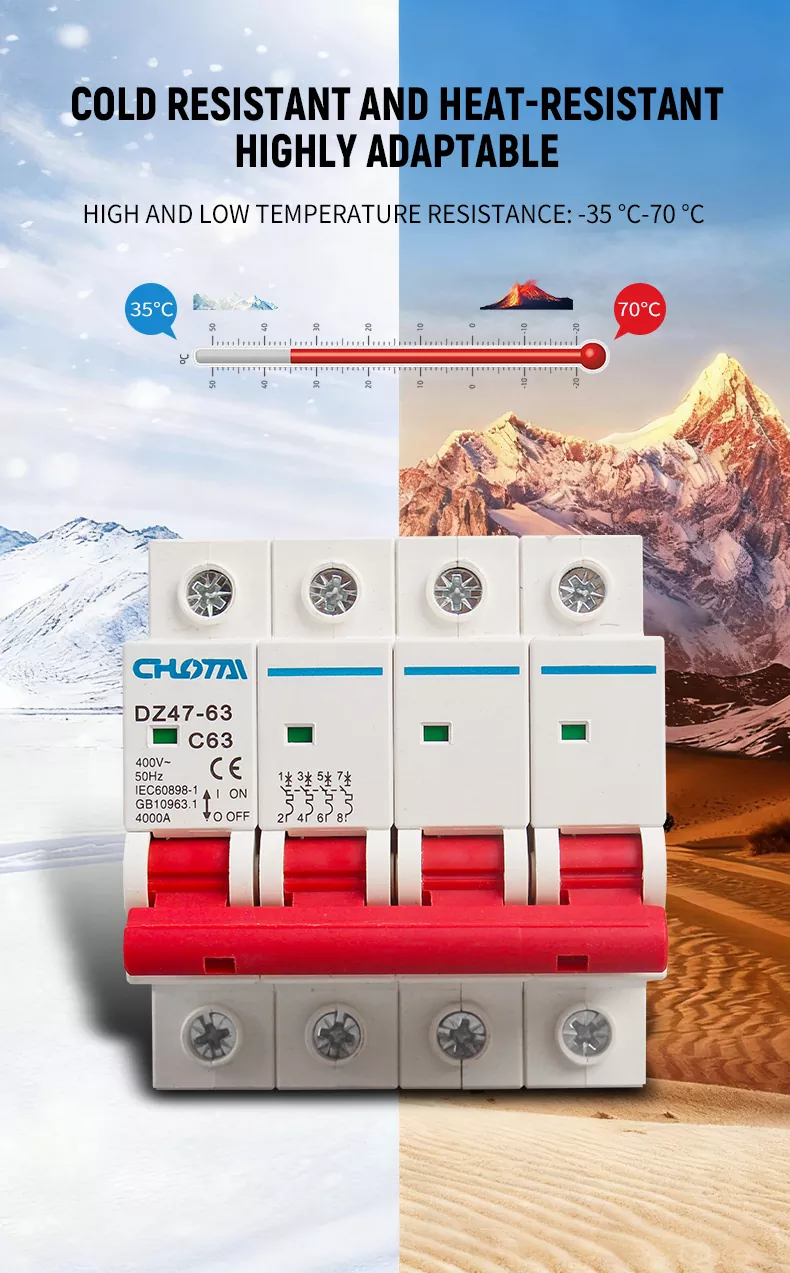

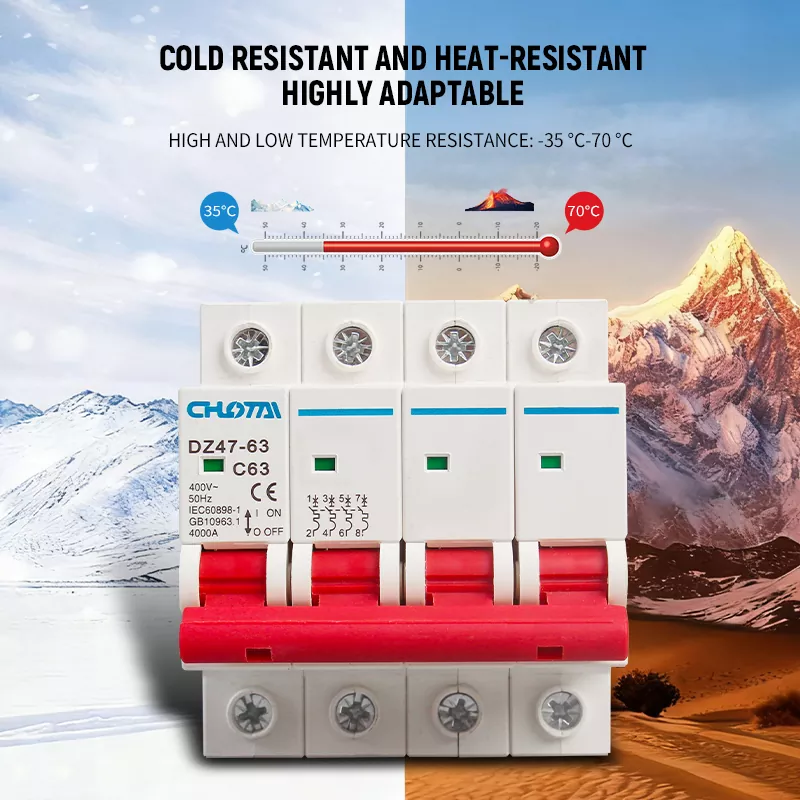

KEBOLEHAN SUHU LUAS

MCB menampilkan rintangan suhu tinggi dan rendah yang sangat baik, dengan julat suhu kerja-35°C hingga 70°C. Ia beroperasi secara stabil di kawasan sejuk melampau (kawasan alpine) dan suhu tinggi (padang pasir, bengkel perindustrian) persekitaran, memastikan perlindungan litar yang boleh dipercayai dalam pelbagai keadaan iklim.

PRODUK KAMI VS. PRODUK LAIN

ENAM MATA JUAL TERAS

• LEBIHAN BEBAN & PERLINDUNGAN LITAR PENDEK: Perlindungan dwi untuk melindungi litar dan peralatan elektrik daripada kerosakan.

• CENGKENG PERANTI API: Bahan PC termoset berkekuatan tinggi, tahan haba, tahan hentaman dan pemadam sendiri.

• PENANGAN ERGONOMIK D-TYPE: Reka bentuk melengkung melebar untuk operasi yang selesa dan mudah.

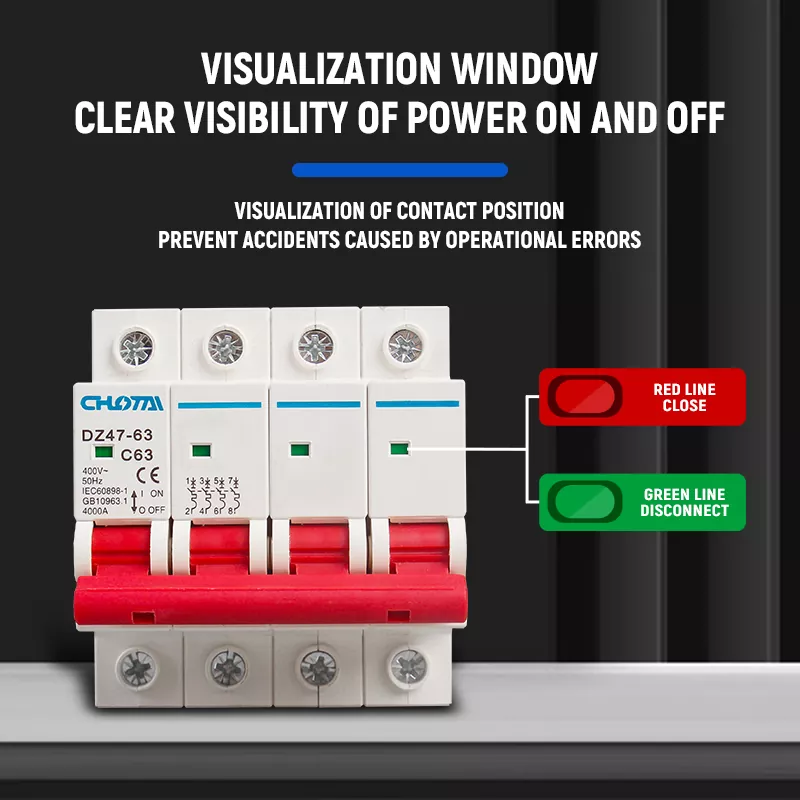

• TETIngkap STATUS VISUAL: Kosongkan petunjuk hidup/mati, menghapuskan risiko operasi dan kemalangan.

• RINTANGAN SUHU LUAS: -35°C hingga 70°C julat operasi, boleh disesuaikan dengan semua persekitaran iklim.

• PENSIJILAN BERKUASA: CE, CCC diperakui, memenuhi piawaian keselamatan antarabangsa IEC60898-1 dan GB10963.1.

KUKUH & KELIHATAN API

Cangkerang diperbuat daripada bahan PC termoset berprestasi tinggi, dengan permukaan licin, bebas burr dan sangat baik kekuatan mekanikal. Ia menampilkan kalis api yang luar biasa, rintangan haba, rintangan hentaman, dan sifat pemadam sendiri, berkesan mencegah kebakaran yang disebabkan oleh litar pintas dan lebihan beban. Bahannya ialah juga anti-penuaan dan tahan kakisan, memastikan penggunaan selamat jangka panjang dalam pelbagai persekitaran yang kompleks.

TERMINAL BERKUALITI TINGGI & PENDAWAIAN MUDAH

Dilengkapi dengan terminal antara muka yang besar dan berkualiti tinggi yang diperbuat daripada kuprum kekonduksian tinggi. Pendawaian plat tekanan reka bentuk papan memastikan pendawaian yang selamat dan kukuh, mencegah pecah dan kebocoran dengan berkesan. Ruang terminal yang besar memuatkan wayar tebal, menjadikan pemasangan lebih mudah dan lebih dipercayai, dengan kapasiti beban lampau yang kuat dan kuasa rendah kerugian.

PIAWAIAN DIN RAIL MOUNTING

Direka untuk pemasangan rel panduan standard DIN35mm universal, dengan strap masuk yang mudah. Ia serasi dengan semua kabinet pengedaran standard, kotak kawalan elektrik dan sistem pengagihan kuasa, membolehkan pantas, pemasangan dan pembongkaran tanpa alat, sesuai untuk penggunaan pantas dalam pelbagai senario.

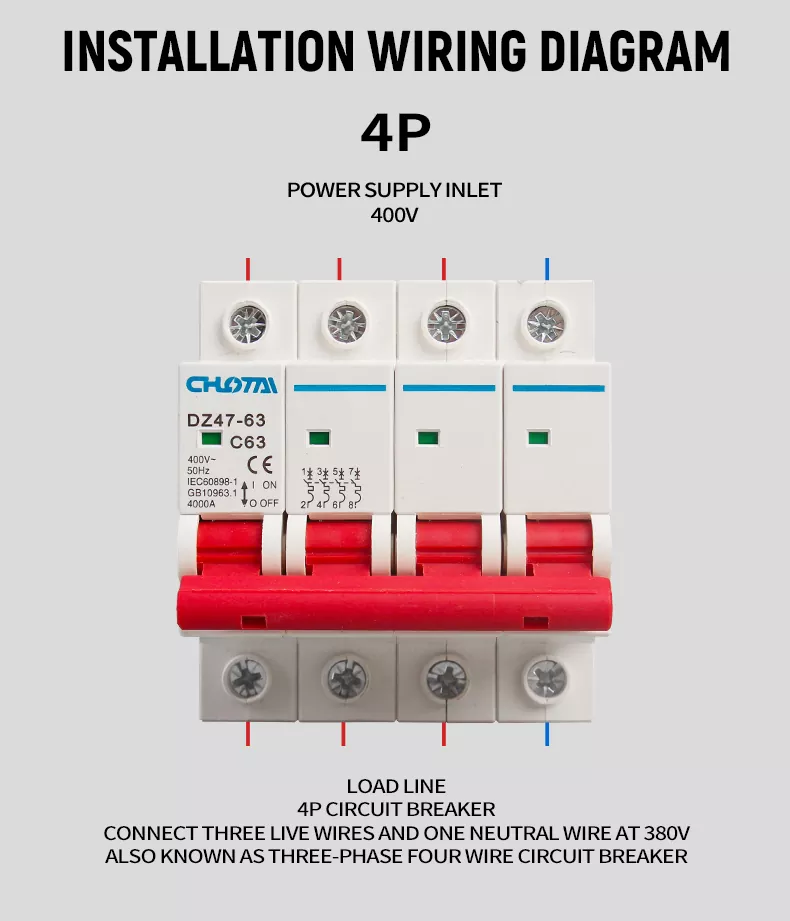

GAMBARAJAH PENDAWAIAN PEMASANGAN 4P

Sambungkan salur masuk bekalan kuasa 400V 3 fasa (3 wayar hidup + 1 wayar neutral) ke terminal atas MCB 4P.

Sambungkan beban (peralatan) ke terminal bawah MCB, sepadan dengan urutan fasa dan wayar neutral.

Pastikan semua pendawaian diketatkan dengan kuat untuk mengelakkan terlalu panas dan sambungan longgar.

Hidupkan MCB untuk mengesahkan bekalan kuasa biasa.

Nota: Pemutus litar 4P ini ialah peranti empat wayar tiga fasa, digunakan untuk menyambung tiga wayar hidup dan satu wayar neutral wayar untuk sistem kuasa tiga fasa 380V/400V.

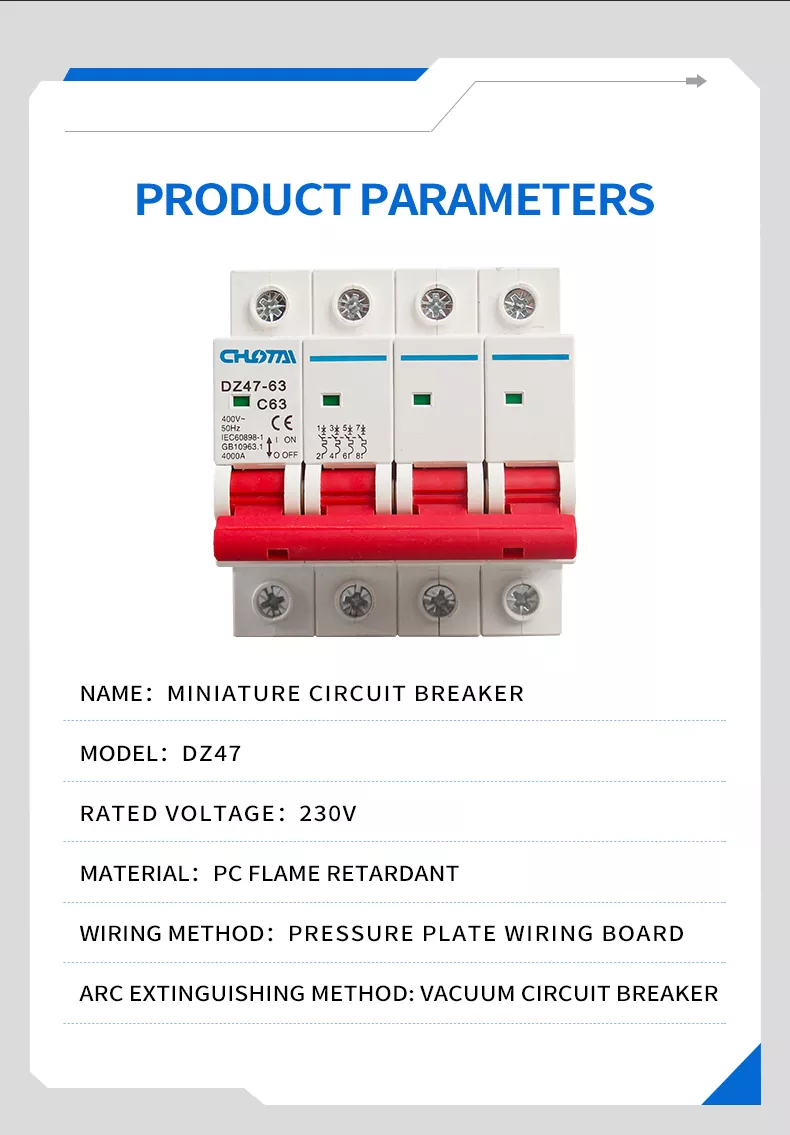

PARAMETER PRODUK

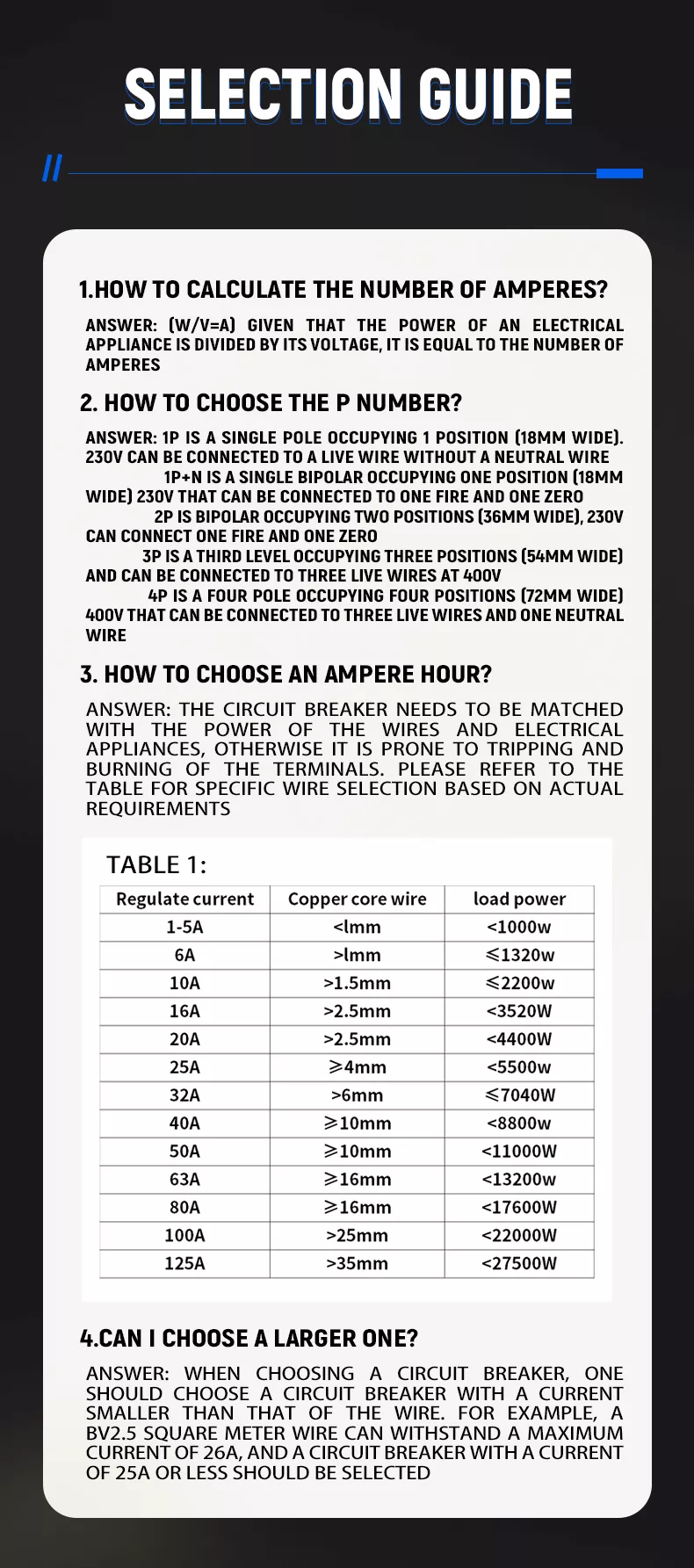

PANDUAN PEMILIHAN

1. Bagaimana Mengira Bilangan Ampere?

Formula:Arus (A) = Kuasa (W) / Voltan (V). Kira arus yang diperlukan berdasarkan kuasa peralatan elektrik anda.

2. Bagaimana Memilih Nombor Tiang?

• 1P: Tiang tunggal, 1 modul (lebar 18mm), untuk wayar hidup 230V sahaja (tiada neutral).

• 1P+N: 1 modul (lebar 18mm), untuk 230V hidup + neutral.

• 2P: 2 modul (lebar 36mm), untuk 230V hidup + neutral.

• 3P: 3 modul (lebar 54mm), untuk wayar hidup 3 fasa 400V.

• 4P: 4 modul (72mm lebar), untuk 400V 3 fasa + neutral (produk ini).

3. Bagaimana untuk Memilih Penilaian Ampere?

Padankan rating pemutus dengan kuasa wayar dan perkakas untuk mengelakkan tersandung atau terminal terlalu panas. Rujuk jadual di bawah:

4. Bolehkah saya Pilih Yang Lebih Besar?

Tidak. Sentiasa pilih pemutus dengan penilaian semasalebih kecil daripada kapasiti bawaan maksimum wayar. Contohnya, wayar BV 2.5mm² boleh menahan maksimum 26A, jadi pemutus 25A atau lebih rendah mesti dipilih.

DIGUNAKAN SECARA LUAS

Pemutus Litar Miniatur 4P 63A DZ47 kami digunakan secara meluas dalam:

• BANGUNAN KEDIAMAN: Kotak pengedaran rumah, perlindungan bekalan kuasa 3 fasa 4 wayar

• BANGUNAN KOMERSIAL: Bangunan pejabat, pusat membeli-belah, sistem pengagihan kuasa hotel

• PERALATAN INDUSTRI: Bengkel kilang, barisan pengeluaran kawalan kuasa 3 fasa dan perlindungan

• KABINET AGIHAN: Kotak agihan kuasa, suis utama kabinet kawalan elektrik

• TENAGA BOLEH DIPERBAHARUI: Sistem tenaga suria, perlindungan pengagihan penjanaan kuasa angin

• INFRASTRUKTUR: Kemudahan awam, lampu jalan, stesen pangkalan komunikasi perlindungan kuasa

Soalan Lazim

1. APAKAH FUNGSI UTAMA MCB 4P 63A DZ47 INI?

Ia adalah peranti perlindungan litar 4-wayar 3 fasa yang menyediakanperlindungan beban berlebihan danperlindungan litar pintas. Ia secara automatik tersandung untuk memotong bekalan kuasa apabila litar terlebih beban atau litar pintas, menghalang kebakaran elektrik dan kerosakan peralatan, memastikan keselamatan sistem kuasa.

2. BERAPAKAH VOLTAN KADAR DAN ARUS PRODUK INI?

Ini ialah model 4P 63A, dengan voltan terkadar sebanyak400V~ (sesuai untuk sistem kuasa 3-fasa 4-wayar) dan arus terkadar sebanyak63A, dengan kapasiti pecah 4000A.

3. APAKAH KAEDAH PEMASANGAN?

Ia menyokongpemasangan rel panduan DIN35mm standard, dengan reka bentuk gesper snap-in untuk pemasangan yang cepat dan mudah, serasi dengan semua kabinet pengedaran standard.

4. APAKAH Julat SUHU OPERASI?

Produk ini mempunyai kebolehsuaian suhu yang sangat baik, dengan julat suhu kerja sebanyak-35°C hingga 70°C, sesuai untuk digunakan dalam persekitaran yang sangat sejuk dan bersuhu tinggi.

5. BAGAIMANA UNTUK MEMILIH PENILAIAN PEMUTUS LITAR YANG BETUL?

Mula-mula, hitung arus yang diperlukan menggunakan Arus = Kuasa / Voltan, kemudian pilih penarafan pemutuslebih kecil daripada kapasiti bawaan maksimum wayar untuk memastikan keselamatan. Rujuk jadual panduan pemilihan kami untuk padanan terperinci.

6. APAKAH PENSIJILAN YANG ADA PRODUK INI?

MCB DZ47-63 kami telah berlalupensijilan CE (mematuhi piawaian EU) danpensijilan CCC (mematuhi piawaian kebangsaan China), dan memenuhi piawaian keselamatan antarabangsa IEC60898-1 dan GB10963.1.
